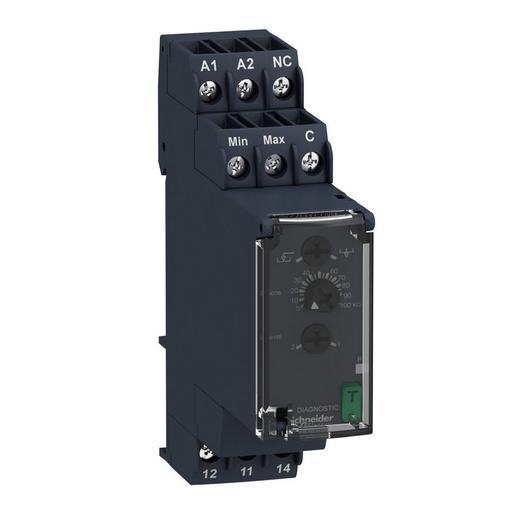

RM22LG11MT Niveaurelais, 5 k-100 kOhm, 380-415 VAC,

Zelio Control. Dieses Niveausrelais überwacht den Füllstand von leitfähigen, nicht-brennbaren Flüssigkeiten (konduktives Messprinzip) als Grenzschalter. Es kann auch zur Steuerung von Flüssigkeitspegeln in einer 2-Punkt-Regelung beim Befüllen und Entleeren eingesetzt werden. Dazu werden leitfähige Niveauelektroden in den Tank gehängt. Das Messprinzip ermöglicht die Unterscheidung von Flüssigkeit und Schaum. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 8 A belastbar ist. Der Widerstandswert (5 k-100 kOhm) ist als Grenzwert einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil ermöglicht einen universellen Einsatz. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Die Versorgungsspannung beträgt 380-415 VAC. Der Leitungsanschluss erfolgt über Schraubklemmen.
