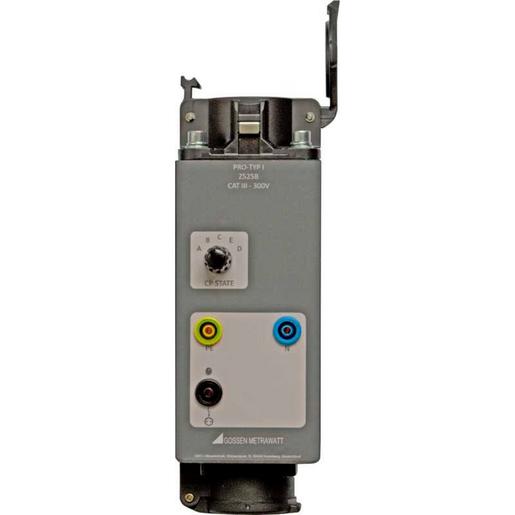

PRO-TYP I Prüfadapter für E-Ladestationen (1-phasi

Prüfadapter für E-Ladestationen (1-phasig, Typ 1) für PROFITEST. 1-&nbsp phasiger Prüfadapter mit Inlet Stecker Typ&nbsp 1 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen mit dem Profitest Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit von Ladegarnituren gemäß IEC 61851-1. . 1-phasiger Prüfadapter mit Stecker Typ 1 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen mit dem PROFITEST Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit von Ladegarnituren gemäß IEC 61851-1 Fahrzeugsimulation (CP) Fahrzeugzustände A bis E werden über Drehschalter eingestellt Kabelsimulation (PP) über fest verdrahtete Kabelcodierung Fehlersimulation Simulation eines Kurzschusses zwischen CP und PE über Drehschalter Anzeige der Phasenspannungen über LEDs Zur Fahrzeugsimulation (CP): Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt. Zustand A – kein Fahrzeug angeschlossen Zustand B – Fahrzeug angeschlossen, aber nicht bereit zum Laden Zustand C – Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert Zustand D – Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordert Zustand E – Fehler: Kurzschluss CP-PE über interne Diode . 1 Prüfadapter PRO-TYP I 1 Bedienungsanleitung
