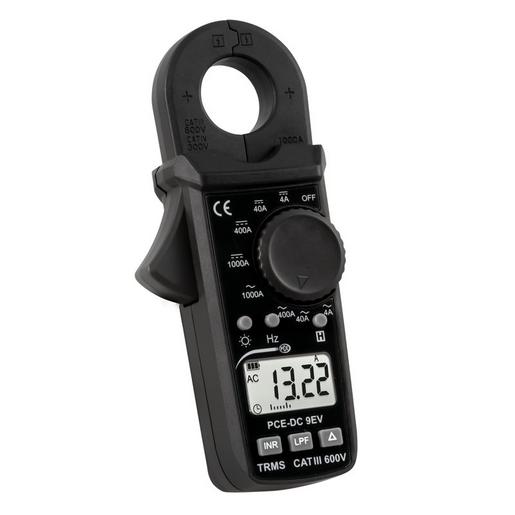

PCE-DC 9EV EVSE Stromzange PCE-DC 9EV
117,07 €
Versandkostenfrei ab 200 € Bestellwert
Schneller, europaweiter Versand
14 Tage Rückgaberecht mit Geld-zurück-Garantie
Stromzange mit einem Messbereich von 0 … 1000 A AC/DC / Frequenzmessungkleine und kompakte Bauweise / Einschaltstrommessung / sofort einsatzbereit /25 mm breite Stromzangenöffnung / optional mit ISO-ZertifizierungDie Stromzange ist ein Messgerät zur präzisen Bestimmung von elektrischen Strömen. Mit einem Stromzangendurchmesser von 25 mm und einem Messbereich von 0 … 1000 A AC/DC deckt die Stromzange einen Großteil aller Messaufgaben ab. Die Strommessung erfolgt induktiv bei der Stromzange. Das bedeutet, dass die zu messenden Prüflinge vorher nicht abgeschaltet werden müssen. Somit kann im laufenden Betrieb der fließende Strom gemessen werden. Angezeigt wird der Messwert numerisch als auch grafisch anhand eines Balkendiagrams. Die kompakte Bauweise der Stromzange ermöglicht zudem ein unkompliziertes Verstauen des Messgerätes in Arbeitstaschen. Elektromobilität spielt eine immer größer werdende Rolle. Daher ist es wichtig den Stromfluss in den Leitungen zu kennen. So kann mit der Stromzange die Wallbox eines Elektrofahrzeugs auf der Primär- als auch Sekundärseite überwacht werden. Außerdem kann die Stromzange in Werkstätten bei der Überprüfung von Elektrofahrzeugen eingesetzt werden. So kann der Anlaufstrom der Elektromotoren oder auch der Bordstrom mit der Stromzange geprüft werden. Neben dem normalen Messmodus kann die Stromzange auch zusätzlich den Einschaltstrom messen. Eine Einschaltstrommessung mit der Stromzange ist besonders beim Anfahren von Motoren, wie zum Beispiel Belüftungsanlagen notwendig, um mögliche Fehlerquellen auszuschließen. Zusätzlich hat die Stromzange eine Tiefpassfilterfunktion. Mit dieser Funktion können Ströme im Niederfrequenzbereich bestimmt werden. Dabei werden Ströme bis zu einer Frequenz von 1 kHz von der Stromzange gemessen. Damit findet die Stromzange Ihre Anwendung zum Beispiel bei der Strommessung von Tiefmitteltönern.- induktive Strommessung – Messbereich 0 … 1000 A AC / DC- Hintergrundbeleuchtung – kleine und kompakte Bauweise- 25 mm breiter Innendurchmesser- Einschaltstrommessung
| Gleichstrom | |
| Messbereich | 0 … 4 A DC |
| Auflösung | 1 mA DC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits |
| Messbereich | 0 … 40 A DC |
| Auflösung | 10 mA DC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits |
| Messbereich | 0 … 400 A DC |
| Auflösung | 100 mA DC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits |
| Messbereich | 0 … 900 A DC |
| Auflösung | 1 A DC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits |
| Messbereich | 900 … 1000 A DC |
| Auflösung | 1 A DC |
| Genauigkeit* | ±2,0 % v. Mw. ± 3 Digits |
| Überlastungsschutz 1000 A DC | |
| Wechselstrom | |
| Messbereich | 0 … 4 A AC |
| Auflösung | 1 mA AC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz) |
| ±2,0 % v. Mw. ± 4 Digits (40 … 400 Hz) | |
| Messbereich | 0 … 40 A AC |
| Auflösung | 10 mA AC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz) |
| ±2,0 % v. Mw. ± 4 Digits (40 … 400 Hz) | |
| Messbereich | 0 … 400 A AC |
| Auflösung | 100 mA AC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz) |
| ±2,0 % v. Mw. ± 4 Digits (40 … 400 Hz) | |
| Messbereich | 0 … 900 A AC |
| Auflösung | 1 A AC |
| Genauigkeit* | ±1,5 % v. Mw. ± 3 Digits (50 / 60 Hz) |
| ±2,0 % v. Mw. ± 4 Digits (40 … 400 Hz) | |
| Messbereich | 900 … 1000 A DC |
| Auflösung | 1 A AC |
| Genauigkeit* | ±2,0 % v. Mw. ± 3 Digits (50 / 60 Hz) |
| ±2,5 % v. Mw. ± 4 Digits (40 … 400 Hz) | |
| Überlastungsschutz1000 A AC | |
| TrueRMS, Scheitelfaktor bis 3 % | |
| *Bei einem Scheitelfaktor von >2 % erhöht sich die Genauigkeit um weitere 2 % | |
| Frequenz | |
| Messbereich bei 4 A AC | 1 … 10 Hz |
| Auflösung | 0,1 Hz |
| mindest Strom | 0,2 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 4 A AC | 10 … 4 kHz |
| Auflösung | 0,1/1 Hz |
| mindest Strom | 0,08 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 4 A AC | 4k … 40 kHz |
| Auflösung | 1/10 Hz |
| mindest Strom | 0,20 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 40 A AC | 1 … 10 Hz |
| Auflösung | 0,1 |
| mindest Strom | 1,5 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 40 A AC | 10 … 4 kHz |
| Auflösung | 0,1/1 |
| mindest Strom | 0,8 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 400 A AC | 2 … 4 kHz |
| Auflösung | 0,1/1 |
| mindest Strom | 4 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Messbereich bei 1000 A AC | 1 … 4 kHz |
| Auflösung | 0.1/1 |
| mindest Strom | 40 A AC |
| Genauigkeit | ±0,5 v. Mw. % ± 2 Digits |
| Überlastungsschutz 1000 A AC | |
| Einschaltwechselstrom | |
| Messbereich | 4 A AC |
| Triggerstrom (Schwellenwert) | 0,2 A AC |
| Messbereich | 40 A AC |
| Triggerstrom (Schwellenwert) | 2 A AC |
| Messbereich | 400 A AC |
| Triggerstrom (Schwellenwert) | 20 A AC |
| Messbereich | 1000 A AC |
| Triggerstrom (Schwellenwert) | 200 A AC |
| Integrationszeit 100 ms | |
| Überlastungsschutz 1000 A AC/DC | |
| Wechselstrom Tiefpassfilter (LPF) | |
| Messbereich | 4 A AC |
| Auflösung | 0,001 A AC |
| Genauigkeit | 3 % ±5 Digits |
| Messbereich | 40 A AC |
| Auflösung | 0,01 A AC |
| Genauigkeit | 3 % ±5 Digits |
| Messbereich | 400 A AC |
| Auflösung | 0,1 A AC |
| Genauigkeit | 3 % ±5 Digits |
| Messbereich | 0 … 900 A AC |
| Auflösung | 1 A AC |
| Genauigkeit | 3 % ±5 Digits |
| Messbereich | 900 … 1000 A AC |
| Auflösung | 1 A AC |
| Genauigkeit | 4 % ±5 Digits |
| Der Tiefpassfilter bezieht sich auf eine Frequenz bis 1 kHz | |
| Weitere Spezifikationen | |
| Alle Genauigkeiten gelten bei einer Umgebung zwischen 18 … 28 °C | |
| Stromzangeninnendurchmesser | 25 mm |
| Display | LC-Display |
| Messbereichsauswahl | manuell |
| Spannungsversorgung | 2 x 1,5 V AAA Batterien |
| Leistungsaufnahme | 22 mA bei ausgeschalteter Hintergrundbeleuchtung |
| Messrate | 3 Hz bei numerischer Ansicht |
| 30 Hz bei Bargraphen | |
| Betriebsbedingungen | -10 … 50 °C, <85 % r.F., nicht kondensierend |
| Lagerbedingungen | -20 … + 60 °C, <75 % r.F., nicht kondensierend |
| maximale Höhe | 2000 m |
| Abmessungen | 152 mm x 66 mm x 36 mm |
| Gewicht | 190 g (mit Batterien) |
1 x Stromzange PCE-DC 9EV1 x Transporttasche2 x 1,5 AAA Batterie 1 x Bedienungsanleitung
| Bestelleinheit |
1 Packung |
|---|---|
| Inhaltseinheit |
1 Stück |
| Artikel-ID des Herstellers |
PCE-DC 9EV |
| Typ laut Hersteller |
PCE-DC 9EV |
| Referenz-Merkmalsystem |
ECLASS-8.1 |
| Hersteller |
Pce |
