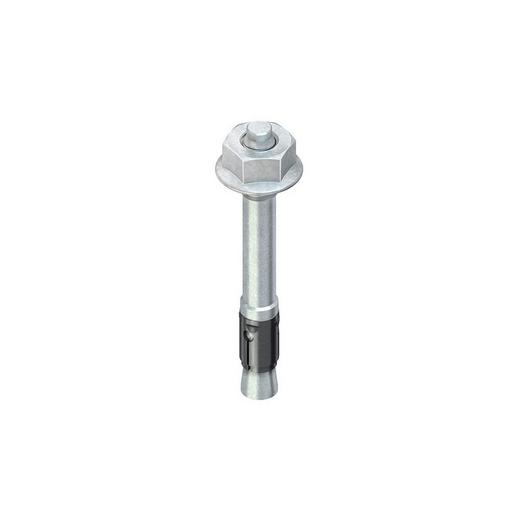

DAM 6X10 Durchsteckanker, Gewinde M6, Nutzlänge 1

Durchsteckanker, einschließlich galv. verzinkter Mutter und Unterlegscheibe. Zur Verwendung im Funktionserhalt/Muster-Leitungsanlagen-Richtlinie MLAR 11/2005 bitte Zusatzvorschriften beachten! Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und Bauteilabmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-06/0175 zu beachten! Anwendungsbereich: Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² – auch in der aus Lastspannungen erzeugten Zugzone – verwendet werden. Für den Außenbereich empfehlen wir Dübel aus Edelstahl! Technische Angaben: . zul. Last von Einzeldübeln : 2,4 kN zul. Biegemoment M (ohne Einwirkung einer Zuglast) : 5,2 Nm max. Drehmoment beim Befestigen des Anbauteils mit Drehmomentenschlüssel : 4 Nm Bohrnenndurchmesser d(0) : 6 mm Schneidendurchmesser = : 6,4 mm Durchgangsloch im anschließenden Bauteil d(f) = : 7 mm Mindestbohrlochtiefe h(0) = : 36 mm Mindestverankerungstiefe h(v) = : 30 mm Achsabstand zwischen den äußeren Dübeln benachbarter Dübelgruppen bzw. Einzeldübeln az = : 200 mm (Der Achsabstand kann bei gleichzeitiger Abminderung der zul. Last auf 100 mm reduziert werden) Abstand der äußeren Dübel zum Bauteilrand ar = : 100 mm (Der Achsabstand kann bei gleichzeitiger Abminderung der zul. Last auf 50 mm reduziert werden) Mindestbauteildicke d = : 80 mm Gesamtlänge L : 55 mm Dicke des Anbauteils t fix = : 5 mm Klemmbereich = : 10 mm Werkstoff : Stahl, galv. verz. nach DIN EN ISO 2081 / 4042, blaupassiviert Zulassungs-Nr. : ETA-06/0175
