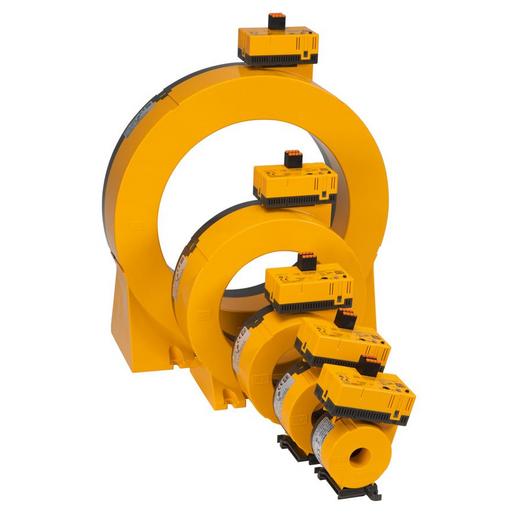

CTUB101-CTBC35P Messstromwandler

Die Messstromwandler der CTUB100-Serie sind Kombinationen aus Messstromwandler-Kernen CTBC? und Elektronikmodulen CTUB10?, die AC- und DC-Ströme in ein auswertbares Messsignal umsetzen. Eine Auswertung des Messsignals kann mithilfe von Geräten der Serien RCMA420/423, RCMS460/490 bzw. EDS440/EDS441LAB erfolgen.

Die Verbindung von den Messstromwandlern zu den jeweiligen Geräten erfolgt über eine 2- bzw. 6-adrige Leitung. Sie können in DC, AC und 3(N)AC-Systemen eingesetzt werden.

Die Messstromwandler CTUB101-CTBCxx sind für den Anschluss an die Geräte der Serie RCMA420/423 vorgesehen und werden über die 6-adrige Leitung direkt vom Auswertegerät mit der Versorgungsspannung DC ±12 V versorgt.

Die Messstromwandler CTUB102-CTBCxx sind für den Anschluss an ein RCMS460/490 vorgesehen. Werden die Messstromwandler CTUB102-CTBCxx an ein RCMS460/490-System angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.

Die Messstromwandler CTUB104-CTBCxx sind für den Anschluss an ein EDS440 oder EDS441LAB vorgesehen. Werden die Messstromwandler CTUB104-CTBCxx an ein solches Isolationsfehlersuchgerät angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.

Die Messstromwandler-Kerne der Serie CTBC20P?210P verfügen über eine integrierte magnetische Abschirmung und sind für Applikationen mit hohen Last- bzw. Einschaltströmen geeignet.
