ADQ(ZN)B2Y12G50/125OM3D A-DQ(ZN)B2Y12G50 Faseranzahl: 12, Klasse

LWL-Außenkabel mit zentraler Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) eingesetzt, wo eine Faserzahl von bis zu 24 benötigt wird. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, metallfrei, nagetierfest, längswasserdicht, zugfest, und für direkte Erdverlegung geeignet.

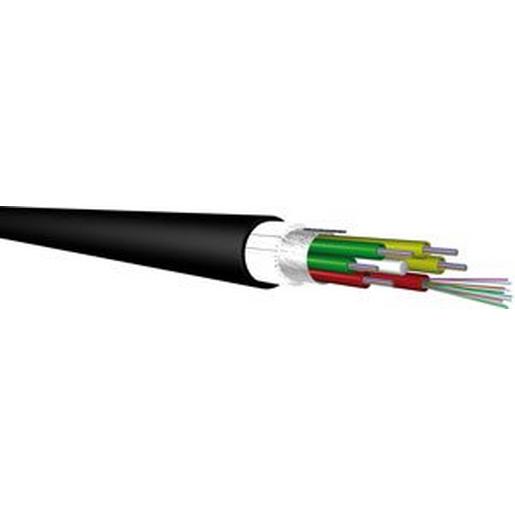

Kabelaufbau Zentrale Bündelader: Gefüllte Bündelader mit 4 bis 24 Fasern Aderabmessung 2,0/2,8 mm
Zugentlastung: Zugentlastungselemente und quellfähige Bewicklung (Q) zur Sicherstellung der Längswasserdichtigkeit mit verstärkter Glasrovinglage als nichtmetallischer Nagetierschutz mit hoher Zugfestigkeit
Kabelmantel: Polyethylen (PE), Farbe schwarz
Aderfarbe: Gelb 9/125, Grün 50/125, Blau 62.5/125
Faserkennzeichnung
Bis 12 Fasern: 1=rot, 2=grün, 3=blau, 4=gelb, 5=weiß, 6=grau, 7=braun, 8=violett, 9=türkis, 10=schwarz, 11=orange, 12=rosa
Faser 13-18 mit zusätzlicher schwarzer Ringmarkierung 70 mm Abstand: 13=gelb, 14=weiß, 15=grau, 16=türkis, 17=orange, 18=rosa
Fibre 19-24 mit zusätzlicher schwarzer Ringmarkierung 35 mm: 19=gelb, 20=weiß, 21=grau, 22=türkis, 23=orange, 24=rosa
Eigenschaften: Temperaturbereich IEC 60794-1-2 F1 Betrieb: -40 °C bis +70 °C, Verlegung: -15 °C bis +40 °C, Transport/Lagerung: -40 °C bis +40 °C
Zugfestigkeit nach IEC 60794-1-2 E1: 700 N (permanent)
Druckfestigkeit nach IEC 60794-1-2 E3: 3000 N
Schlag nach IEC 60794-1-2 E4: 20 Nm
Längswasserdichtigkeit nach IEC 60794-1-2 F5b: bestanden
