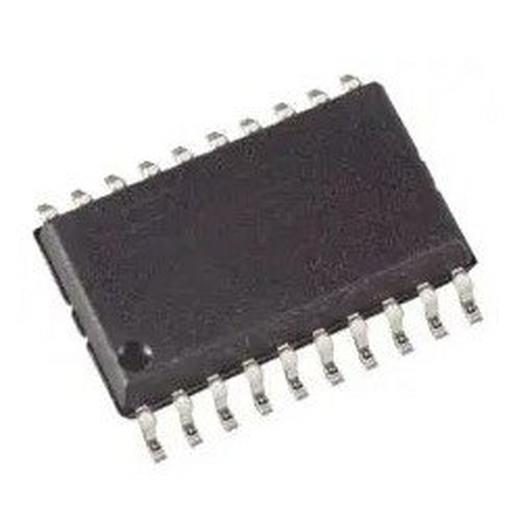

74HC245D,653 Nexperia Bustransceiver 74HC 8-Bit Non-I

Produktdetails:
Produktfamilie 74HC, Nexperia

Hochgeschwindigkeits-CMOS-Logikschaltkreise
Betriebsspannung: 2 bis 6 V
Kompatiblität: Eingang CMOS, Ausgang CMOS

74HC245 und 74HCT245 sind 8-Bit-Transceiver mit Tri-State-Ausgängen. Das Gerät verfügt über eine Ausgangsfreigabe (OE) und Sende/Empfangsfunktion (DIR) für die Richtungssteuerung. Ein HIGH an den Ausgangsfreigabeeingängen (OE) führt dazu, dass die Ausgänge einen hochohmigen AUS-Zustand annehmen. Die Eingänge umfassen auch Klemmendioden. Diese ermöglichen die Verwendung von Strombegrenzungswiderständen zur Verbindung von Eingängen mit Spannungen bei übermäßiger VCC.

Gemischte 5 V- und 3,3-V-AnwendungenVerbesserung der aktuellen Antriebs- und Spannungspegel von SignalenVerbesserung der Signalintegrität für komplexe LayoutsGroßer EingangsspannungsbereichGeringe AusbreitungsverzögerungEingetragene OptionenTTL-OptionenQuellabschlusswiderstandsoptionenÜberspannungstolerante OptionenBus-Hold-OptionenAnwendungsbereicheTelekommunikationsinfrastrukturIndustrielle Steuerung Testsysteme

Produktfamilie 74HC

Technische Daten:
Eigenschaft: Wert
Logikfamilie: 74HC
Logikfunktion: Bus Transceiver
Anzahl der Elemente pro Chip: 18
Anzahl der Kanäle pro Chip: 8
Polarität: Non-Inverting
Montage-Typ: SMD
Gehäusegröße: SO
Pinanzahl: 20
Eingangspegel: CMOS
Ausgangspegel: Tri-State
Ausgangsstrom H-Pegel max.: -7,8mA
Ausgangsstrom L-Pegel max.: 7,8mA
Signalverzögerungszeit @ max. CL: 135 ns @ 50 pF
Betriebstemperatur min.: ?40 °C
Breite: 7,6mm
Höhe: 2,45mm
Arbeitsspannnung max.: 6 V
Länge: 13mm
Signalverzögerungszeit @ Testbedingung: 50pF
Betriebstemperatur max.: +125 °C
Abmessungen: 13 x 7,6 x 2,45mm
Arbeitsspannnung min.: 2 V
